基本設計
外嚙合齒輪泵是現代液壓系統中最常用的泵。
它們的特點是多功能性、強度和使用壽命長。
結構簡單，確保有限的采購成本和維修。由于那里的基本概念，以及不斷改進的產品設計和功能，基于多年經驗的研究，材料選擇的正確性，生產過程的詳細說明以及對批量生產零件的測試，我們的齒輪泵已達到高質量標準。
因此，我們的產品可以在繁重的操作條件下工作并傳輸高液壓動力。此外，SJ-TECHNOLOGY齒輪泵具有良好的液壓，機械和容積效率，低噪音杠桿以及緊湊的尺寸。
SJ科技齒輪泵進一步開發了自己的產品系列，推出了名為GPM的新系列泵，其中1P，1A，GPM0.0，GPM1.0，GPM2.0，GPM2.6，GPM3.0適用于工業，移動，海洋和航空航天行業中最不同的應用。
通常，這些齒輪泵通常由兩個鋁襯套支撐的齒輪副，一個主體，一個固定法蘭和一個蓋子組成。突出在法蘭之外的驅動齒輪軸安裝了一個雙唇密封環（內唇是密封件，外唇是防塵密封）。彈性固定環將環固定到位。泵體由通過擠壓工藝獲得的特殊耐高溫鋁合金制成，而法蘭和蓋子由球墨鑄鐵制成，以確保即使在高壓下，無論是連續還是間歇或峰值壓力，變形也最小。
齒輪由特殊鋼制成。他們的制造過程經過研磨和精加工，因此具有高度的表面，確保泵運行期間的低脈動桿和低噪音桿。
軸套由特殊的低摩擦和高抗性鋁合金制成，由壓鑄制成。此外，它們還配備了減摩DU軸承。
襯套上的特殊補償區由帶有防擠壓環的特殊預成型密封件絕緣，允許全部自由的軸向和徑向運動到襯套，這與泵的工作壓力成正比。通過這種方式，內部滴漏大大減少，從而確保非常好的泵性能（無論是在體積方面還是在一般方面）和泵運動部件的適當潤滑。

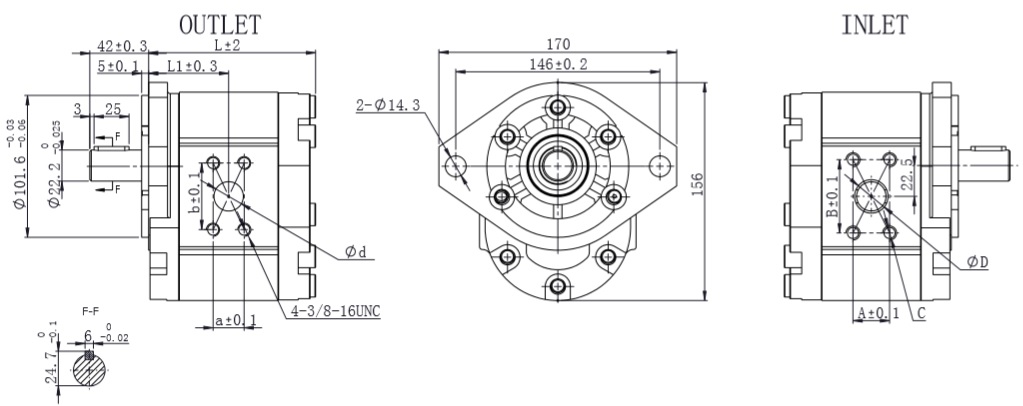

M10螺紋深度18mm。
安裝泵，n.8 M10 螺釘，
扭矩扳手設置固定在 47±3Nm
|
型 型號 |
位移 |
1500rpm時的流量 |
壓力 壓力 |
速度 轉速 （轉/分鐘） |
尺寸尺寸（毫米） |
|||||||||||
|
排量 （立方厘米/轉） |
額定 額定 |
峰高 |
額定 額定 |
麥克斯高 |
最小值 |
L1 |
L |
一個 |
B |
C |
D |
一個 |
b |
d |
||
|
GPM3FC016GK07 |
16 |
24 |
200 |
270 |
2000 |
3500 |
600 |
59 |
118 |
26.2 |
52.4 |
3/8-16UNC |
24 |
22.2 |
47.6 |
21 |
|
GPM3FC020GK07 |
20 |
30 |
200 |
270 |
2000 |
3500 |
600 |
60.3 |
120.5 |
26.2 |
52.4 |
3/8-16UNC |
24 |
22.2 |
47.6 |
21 |
|
GPM3FC025GK07 |
25 |
37.5 |
200 |
270 |
2000 |
3000 |
600 |
62 |
124 |
26.2 |
52.4 |
3/8-16UNC |
27 |
22.2 |
47.6 |
21 |
|
GPM3FC028GK07 |
28 |
42 |
200 |
270 |
2000 |
3000 |
600 |
63.5 |
127 |
26.2 |
52.4 |
3/8-16UNC |
27 |
22.2 |
47.6 |
21 |
|
GPM3FC032GK07 |
32 |
48 |
200 |
260 |
2000 |
3000 |
600 |
64.5 |
129 |
26.2 |
52.4 |
3/8-16UNC |
27 |
22.2 |
47.6 |
21 |
|
GPM3FC040GK07 |
40 |
60 |
160 |
250 |
2000 |
2800 |
600 |
68 |
136 |
26.2 |
52.4 |
3/8-16UNC |
27 |
22.2 |
47.6 |
21 |
|
GPM3FC046GK07 |
46 |
69 |
160 |
230 |
2000 |
2800 |
600 |
70.3 |
140.5 |
26.2 |
52.4 |
3/8-16UNC |
27 |
22.2 |
47.6 |
21 |
|
GPM3FC050GK07 |
50 |
75 |
160 |
210 |
1500 |
2800 |
600 |
71.5 |
143 |
26.2 |
52.4 |
3/8-16UNC |
27 |
22.2 |
47.6 |
21 |
|
GPM3FC052GK07 |
52 |
78 |
150 |
200 |
1500 |
2500 |
600 |
72.5 |
145 |
26.2 |
52.4 |
3/8-16UNC |
27 |
22.2 |
47.6 |
21 |
|
GPM3FC055GK07 |
55 |
82.5 |
140 |
200 |
1500 |
2300 |
600 |
73.5 |
147 |
26.2 |
52.4 |
3/8-16UNC |
27 |
22.2 |
47.6 |
21 |
|
GPM3FC063GK07 |
63 |
94.5 |
140 |
180 |
1500 |
2300 |
600 |
75.5 |
151 |
26.2 |
52.4 |
7/16-14UNC |
33 |
26.2 |
52.4 |
27 |
|
GPM3FC066GK07 |
66 |
99 |
140 |
180 |
1500 |
2000 |
600 |
77.8 |
155.5 |
30.2 |
58.7 |
7/16-14UNC |
33 |
26.2 |
52.4 |
27 |
|
GPM3FC080GK07 |
80 |
120 |
140 |
160 |
1500 |
2000 |
600 |
83 |
166 |
30.2 |
58.7 |
7/16-14UNC |
33 |
26.2 |
52.4 |
27 |
